如何檢測塑料瓶外形尺寸

發布日期：2020-02-20 作者：點擊：

藥用塑膠瓶介紹塑料瓶瓶體外觀尺寸檢測方法：由於生產藥用塑料瓶的沒備精密程度不同，選取的原料及工藝參數的不同，其外觀尺寸精度變化也就會不同。一般采用同一設備，同一種原料和成型方法生產出來的塑料瓶，應在恒溫室內溫度為23正負2℃下存放一定的時間再進行測量，並在穩定的工藝成型條件下，對照產品的外觀設計圖的各個不同部位的基準尺寸進行外觀測量，重點測量的幾個外觀尺寸如下：

①塑料瓶總體高度尺寸的測量：所謂的塑料瓶瓶體總體高度尺寸是指、塑料瓶口部到瓶底部的垂直距離，測試方法是把塑料瓶放置在水平麵上，將遊標卡尺一端接觸到瓶口的較高點，隨後把瓶體旋轉360度，讀出較大與較小尺寸值，並與設計圖尺寸對照是否相符。例如40-60mm瓶子高度尺寸誤差應控製在0.5mm的範圍內。

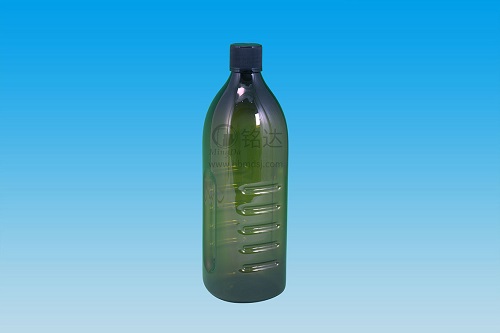

藥用塑膠瓶

②塑料瓶口部外直徑尺寸的測量：具體的測量方法是把測量工具刻度尺橫跨瓶口的中心，避開瓶體合模線的位置，主軸緊*口部螺紋處，將圓形瓶口旋轉360度，測出較大與較小值，並與瓶體設計圖對照，其外直徑誤差應控製在正負0.10mm的範圍內。

③塑料瓶的外形直徑尺寸的測量：測量方法是用遊標卡尺的測量麵接觸到瓶身的較大外徑測量處，旋緊遊標卡尺，再將塑料瓶體旋轉360度，並記錄較大值與較小值的尺寸，其誤差應控製在0.1Omm的範圍內。

④塑料瓶各個部位壁厚尺寸的測量：對於圓形回轉體的藥用塑料瓶，將對稱部位的測量區域用刀具切開，使測量工具能夠進到可測得瓶體各個部位的檢測點處，這時可對塑料瓶口的厚度、肩部的厚度、身部的厚度、瓶底部的厚度的對稱部位進行嚴格測量，並記錄較大值與較小值，對照瓶體產品的沒計圖紙，檢驗尺寸公差是否在標準要求範圍內。

塑料瓶的外觀檢測主要包括塑料瓶瓶體的整體造型、表麵色調、光澤度、外表質量等憑人的視覺感覺到的質量特性。
